La tôlerie fine transforme des tôles minces en pièces métalliques précises : coffrets, châssis, platines, capots, pièces mécano-soudées. Ce guide explique ce qu'elle recouvre, ses procédés, ses matériaux, ses tolérances et comment concevoir une pièce fabricable — pour donneurs d'ordre, bureaux d'études et curieux de l'industrie.
Qu'est-ce que la tôlerie fine ?
La tôlerie fine (ou tôlerie de précision) désigne la mise en forme de tôles d'acier, d'inox ou d'aluminium d'épaisseur réduite — typiquement de 0,5 à 8 mm — en pièces finies, par une succession d'opérations : découpe, pliage, soudage, assemblage et finition.
Elle se distingue de la chaudronnerie lourde (fortes épaisseurs, cuves, structures) par deux critères : des épaisseurs faibles à moyennes, et une exigence de précision de l'ordre du dixième de millimètre. On la retrouve partout : armoires électriques, coffrets électroniques, mobilier technique, équipements médicaux, pièces embarquées.
Les grandes étapes de fabrication
Une pièce de tôlerie fine suit une chaîne d'opérations. Chez un tôlier intégré comme Duflot, elles sont enchaînées sous un même toit — ce qui limite les délais et les intermédiaires.

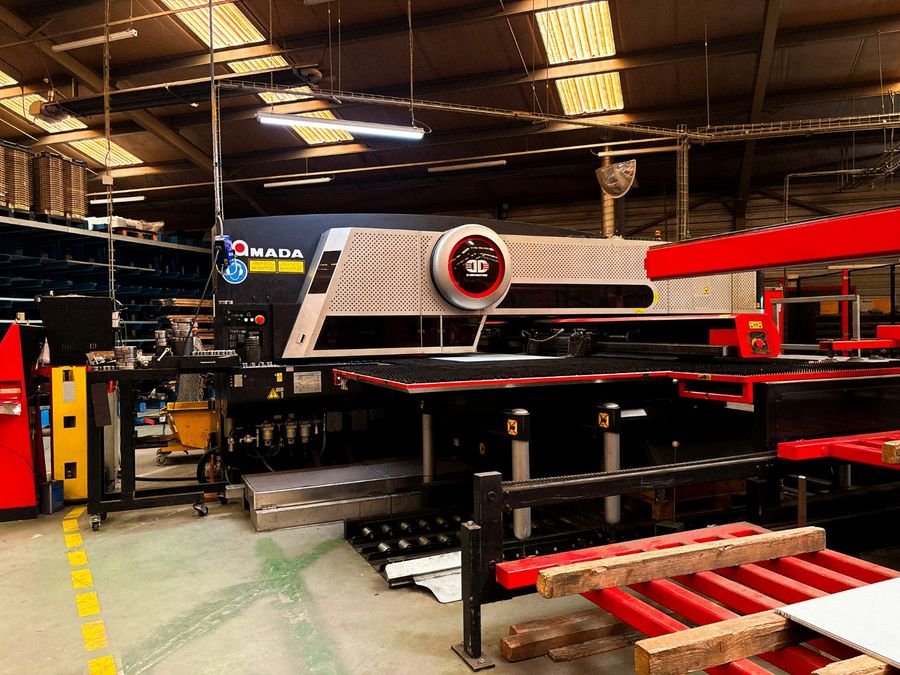

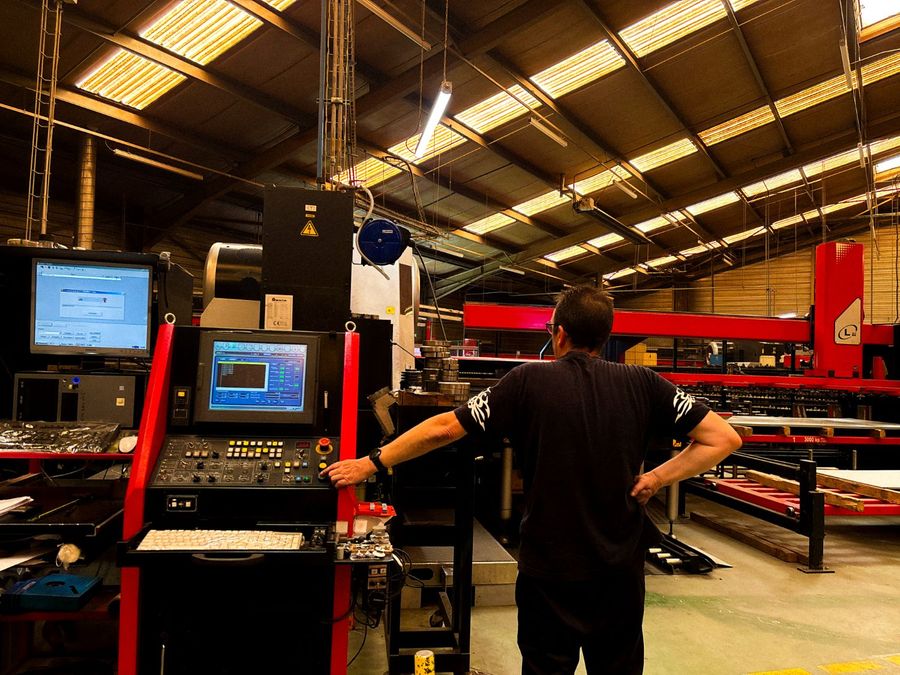

- Découpe laser & poinçonnage — le contour, les perçages et les amorces sont réalisés à plat, au laser fibre (contours complexes, vitesse) ou par poinçonnage CNC (trous répétés, formages).

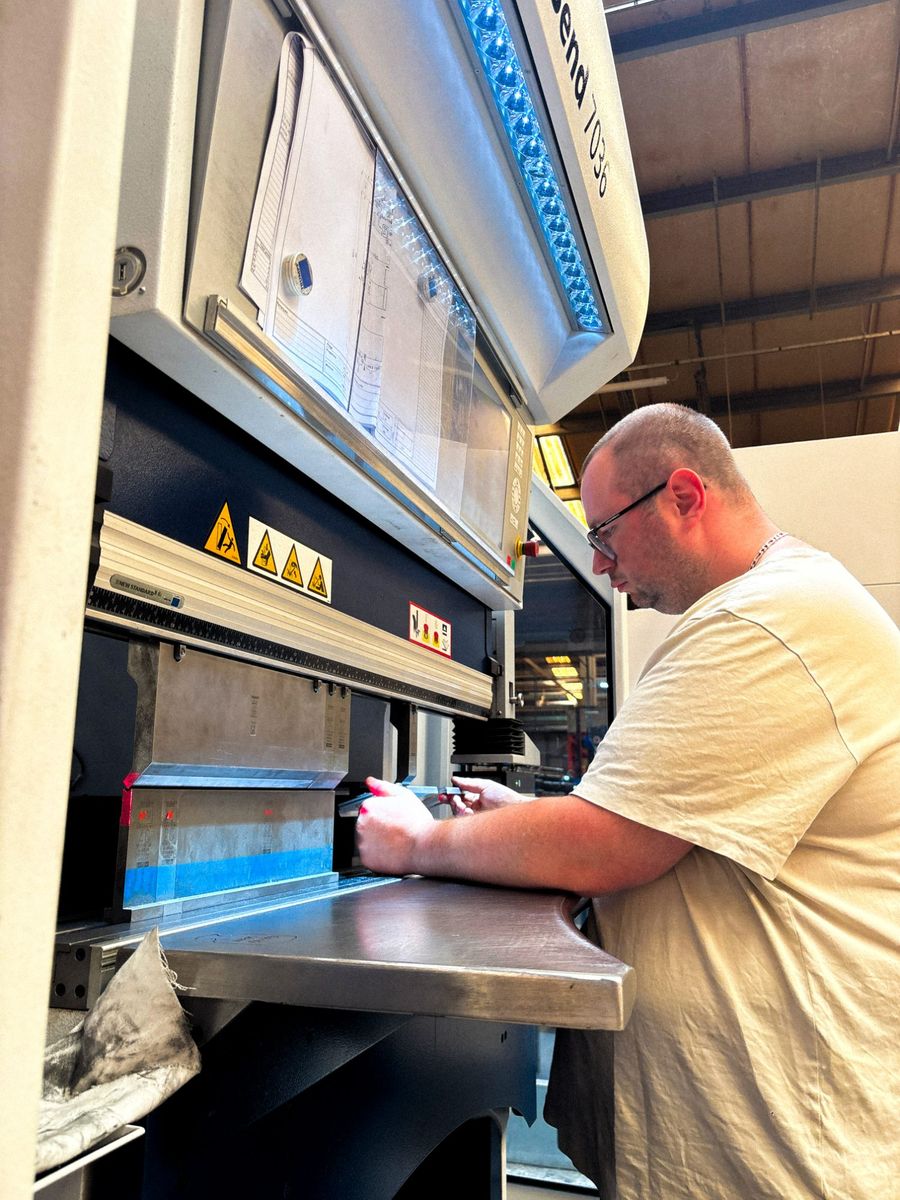

- Pliage — la tôle plane devient volume sur presse plieuse numérique, avec contrôle d'angle pour tenir la précision en série.
- Soudage — assemblage définitif des éléments (TIG, MIG, par points) selon le matériau et l'aspect recherché.
- Assemblage & intégration — inserts filetés, rivetage, taraudage, montage de composants.
- Finition — ébavurage, puis peinture poudre ou traitement de surface pour la protection et l'esthétique.
Les matériaux et leurs usages
Le choix du matériau arbitre entre résistance mécanique, tenue à la corrosion, aptitude au pliage/soudage et coût. Les plus courants en tôlerie fine :
| Matériau | Nuances usuelles | Points forts | Usages typiques |
|---|---|---|---|
| Acier laminé à froid | DC01, DC04 | Économique, bon pliage, se peint bien | Coffrets, châssis, supports peints |
| Acier galvanisé | DX51D | Protégé contre la corrosion sans peinture | Pièces techniques, milieux humides |
| Inox | 304, 316L | Inoxydable, hygiénique (316L en milieu agressif) | Médical, agroalimentaire, extérieur |
| Aluminium | 5754, 5083 | Léger, bonne tenue corrosion | Embarqué, dissipation, capots légers |
Épaisseurs couramment travaillées : 0,5 à 8 mm. Au-delà, on entre dans le domaine de la tôlerie forte ou de la chaudronnerie.
Quelles tolérances attendre ?
Les équipements CNC modernes offrent une grande répétabilité, mais une pièce cumule plusieurs opérations : c'est le cumul qui détermine la cote fonctionnelle finale, pas la performance d'une seule machine. Ordres de grandeur usuels :
| Opération | Tolérance indicative |
|---|---|
| Découpe laser / poinçonnage (contour, perçage) | ±0,1 mm |
| Pliage — angle | ±0,2° sur presse à contrôle d'angle |
| Pliage — cote entre plis | ≈ ±0,2 à ±0,5 mm selon longueur |
| Cotes non tolérancées | norme ISO 2768-m (moyen) par défaut |
Bonne pratique : ne tolérancer serré que les cotes réellement fonctionnelles (interfaces, perçages de fixation). Sur-tolérancer une pièce entière renchérit le contrôle sans valeur ajoutée.
De la conception à la série
Une pièce bien conçue pour la tôlerie (démarche DFM, Design for Manufacturing) est plus rapide, plus fiable et moins chère. Quelques principes : respecter des rayons de pliage cohérents avec l'épaisseur, éloigner les perçages des plis, privilégier des inserts standard, limiter le nombre de nuances et d'épaisseurs.
Côté fichiers, un tôlier attend en général un modèle 3D (STEP) pour l'analyse et un plan 2D (PDF/DXF) pour les cotes fonctionnelles et tolérances. Les procédés CNC rendant les petites séries économiques (pas d'outillage dédié), la tôlerie fine couvre aussi bien le prototype unitaire que la série récurrente.
Applications par secteur
La tôlerie fine sert des marchés très variés, chacun avec ses contraintes : hygiène et inox en agroalimentaire et médical, blindage et intégration en électronique & télécoms, robustesse en énergie & ferroviaire, exigences documentaires en défense & aéronautique.

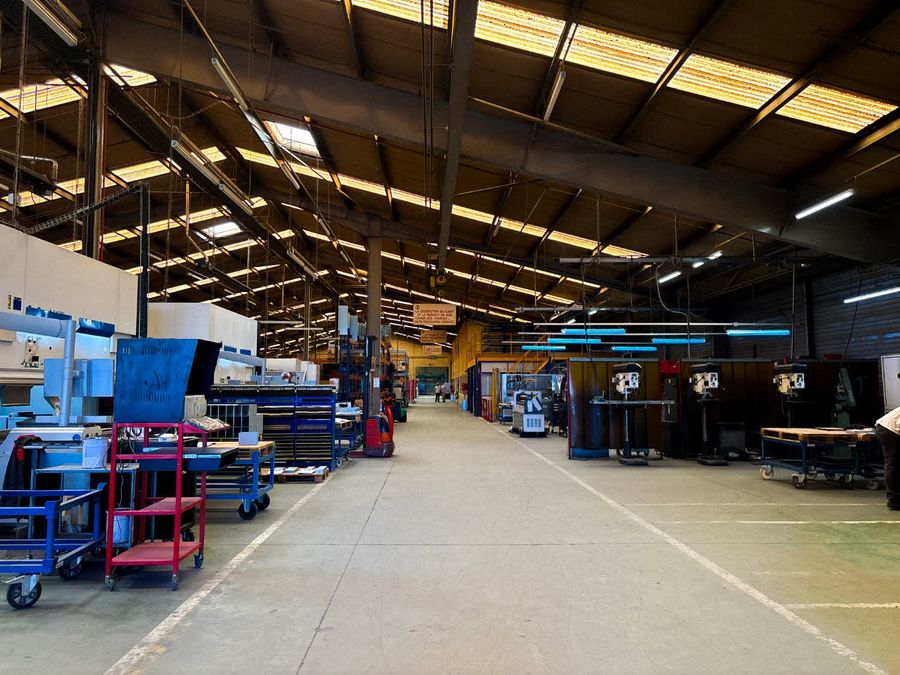

Chez Duflot, tôlier fin certifié ISO 9001 (Intertek, depuis 2006) sur un site intégré de 8 500 m² à Holnon (Aisne), ces étapes sont réunies du bureau d'études à la finition — un seul interlocuteur du plan à la livraison.
