L'essentiel du coût d'une pièce de tôlerie se décide au moment où l'on dessine le plan. Un trou trop près d'un pli, une aile trop courte, une tolérance inutilement serrée : chacun de ces détails se paie ensuite en reprises, en rebuts ou en délais. Le DFM (Design for Manufacturing, conception pour la fabrication) consiste à dessiner en pensant aux machines. Voici les 10 règles que notre bureau d'études applique au quotidien.
Découpe : trous, bords et contours
1.Un trou d'au moins une épaisseur de diamètre. Le laser fibre sait découper plus petit, mais un diamètre ≥ épaisseur de tôle reste faisable par tous les procédés, y compris le poinçonnage, et garantit un bord de trou net. Pour une tôle de 2 mm, visez donc Ø 2 mm minimum.
2.Garder de la matière entre un trou et un bord. Laissez au moins 1 à 2 fois l'épaisseur entre le bord d'un trou et le bord de la pièce, ou entre deux trous. En dessous, le pont de matière se déforme à la découpe et fragilise la pièce.
3.Standardiser les formes. Des diamètres et des lumières répétés d'une pièce à l'autre permettent d'utiliser les outils de poinçonnage standards et d'imbriquer efficacement les pièces sur la tôle. Évitez aussi les angles intérieurs vifs dans les découpes : un petit rayon limite les amorces de fissure. Pour arbitrer entre les deux procédés, voir poinçonnage ou laser.
Pliage : rayons, ailes et dégagements
4.Un rayon intérieur au moins égal à l'épaisseur, et le même partout. Pour l'acier doux, un rayon intérieur ≈ 1 × épaisseur évite les fissures ; l'inox et certains aluminiums demandent davantage. Surtout, gardez un seul rayon sur toute la pièce : chaque rayon différent impose un changement d'outil sur la presse plieuse.
5.Une aile assez haute pour être pliée. Pendant le pliage, l'aile doit reposer sur les deux bords du V de la matrice. Repère prudent : hauteur d'aile ≥ 4 × l'épaisseur. La valeur réelle dépend de l'outillage : en cas de doute, demandez-la à votre tôlier avant de figer le plan.
6.Éloigner les trous des plis. Un trou placé trop près d'un pli s'ovalise. Gardez au moins 2,5 × l'épaisseur + le rayon intérieur entre le bord du trou et le pli. Si la fonction impose un trou plus proche, on ajoute une découpe de décharge ou on perce après pliage, ce qui a un coût.
7.Prévoir des dégagements de pliage. Quand un pli s'arrête à l'intérieur de la tôle ou que deux plis se rejoignent dans un coin, une petite entaille (largeur ≥ épaisseur, profondeur ≥ rayon + épaisseur) évite les déchirures et les bourrelets. Pensez aussi au sens de laminage : on plie de préférence en travers. Le détail du calcul est dans notre article sur le développé et le retour élastique.
Assemblage, finition et tolérances
8.Sertir plutôt que tarauder ou souder dans la tôle mince. En dessous d'environ 2 mm, un taraudage direct n'offre que deux ou trois filets et s'arrache facilement. Un écrou ou un goujon serti (PEM, Rivkle) tient mieux et coûte moins cher qu'une soudure suivie d'une reprise. De même, un assemblage par emboîtement ou par pliage peut souvent remplacer un cordon de soudure.
9.Penser à la finition dès le plan. La peinture poudre ajoute une épaisseur de l'ordre de 60 à 100 µm par face : à prendre en compte sur les ajustements serrés. Indiquez les zones à épargner (contacts électriques, taraudages) et prévoyez un trou d'accrochage discret pour la chaîne de peinture.
10.Ne serrer que les cotes fonctionnelles. Mettez une tolérance générale sur l'ensemble du plan (par exemple ISO 2768-m) et réservez les tolérances serrées aux cotes qui comptent : entraxes de fixation, ajustements. Cotez depuis une même référence : sinon les écarts s'additionnent d'un pli à l'autre.
| Règle | Repère indicatif |
|---|---|
| 1. Diamètre de trou minimal | ≥ 1 × T |
| 2. Trou → bord de pièce / trou → trou | ≥ 1 à 2 × T |
| 3. Formes de découpe | diamètres standards, pas d'angle intérieur vif |
| 4. Rayon intérieur de pliage | ≥ 1 × T (acier doux), un seul rayon par pièce |
| 5. Hauteur d'aile minimale | ≈ 4 × T (selon ouverture du V) |
| 6. Trou → pli | ≥ 2,5 × T + rayon |
| 7. Dégagement de pliage | largeur ≥ T, profondeur ≥ rayon + T |
| 8. Fixation dans la tôle mince | insert serti en dessous d'environ 2 mm |
| 9. Peinture poudre | ≈ 60 à 100 µm par face, zones d'épargne indiquées |
| 10. Tolérances | générale ISO 2768-m, serrées sur les cotes fonctionnelles seulement |
Ces repères sont des ordres de grandeur valables pour la majorité des pièces en acier, inox et aluminium de 0,5 à 8 mm. Ils ne remplacent pas l'avis du tôlier qui connaît ses machines et son outillage.
Les fichiers à transmettre
Un bon dossier de consultation fait gagner plusieurs jours :
- Modèle 3D au format STEP : il permet de vérifier le développé et la faisabilité de chaque pli ;
- Plan PDF coté avec tolérances, matière, épaisseur, finition (teinte RAL, traitement) et quantités ;
- DXF des pièces à plat si vous les avez déjà développées.
Le détail du dossier est dans notre guide du donneur d'ordre, et l'effet de ces règles sur le prix dans l'article combien coûte une pièce de tôlerie.
Le DFM chez Duflot

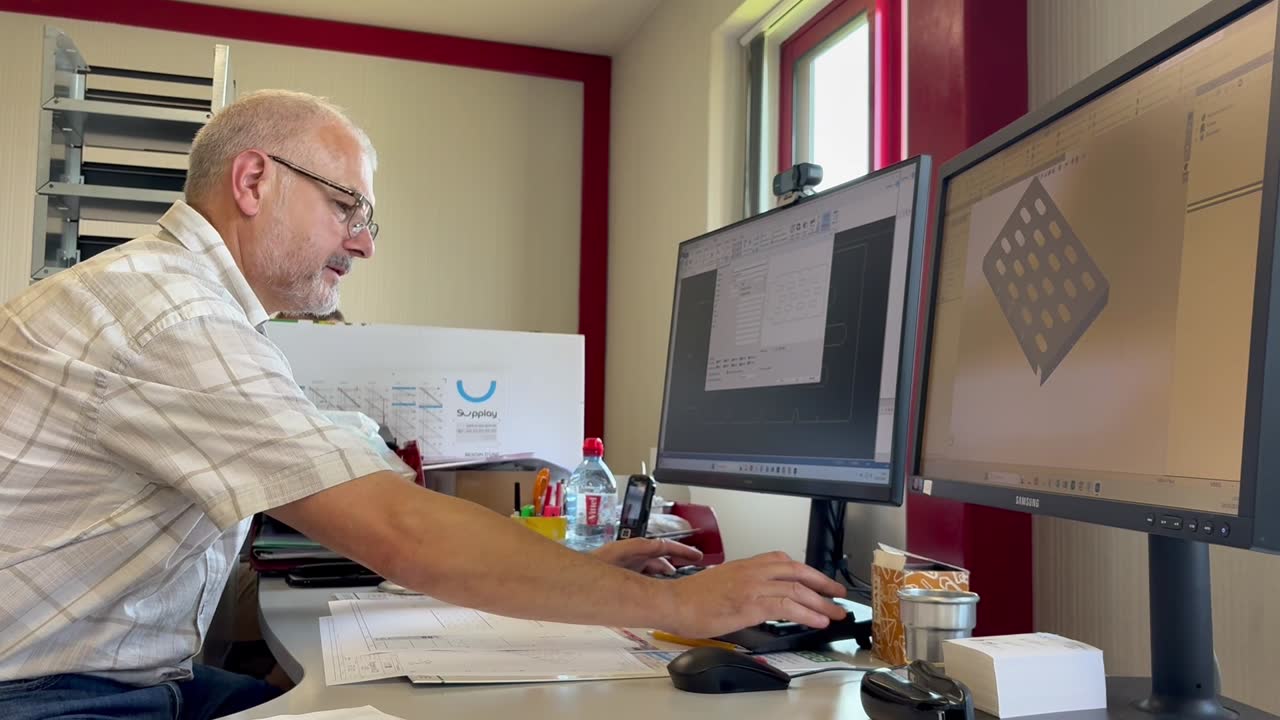

À Holnon, notre bureau d'études relit chaque plan sous SolidWorks avant fabrication et propose les ajustements utiles : déplacer un trou, uniformiser un rayon, remplacer une soudure par un insert serti. Nos machines tiennent ±0,1 mm en découpe et ±0,2° en pliage. Encore faut-il que le dessin le permette. Pour les notions de base, voir notre guide complet de la tôlerie fine.
Vous avez un plan à faire relire ? Envoyez-nous votre modèle 3D : notre bureau d'études vous fait un retour de faisabilité avec le devis.
